設計規范
|
結構長度
|
連接法蘭
|
試驗與檢驗
|
|
JB/T8691-1998 |
JB/T15188.2-94 |
GB/T9113.1 -2000 JB/T79-94 |
GB/T13927-92 |
|
閥體、上蓋 |
碳鋼、不銹鋼 |
|
閘板 |
不繡鋼 |
|
閥桿 |
不繡鋼 |
|
密封圈
|
橡膠、四氟、不銹鋼、 硬質合金
|
|
公稱壓力 |
PN |
|
體試驗 |
1.5XPN |
|
密封試驗 |
1.1XPN |
|
工作溫度 |
橡膠≤80℃四氟密封≤180℃硬密封≤425℃ |
|
適用介質 |
紙漿、污水、煤氣等 |
|

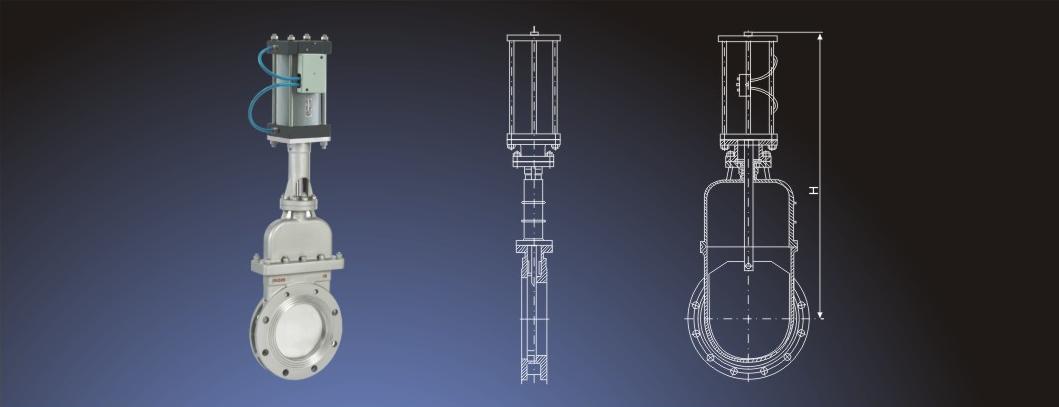

PN(MPa) |
DN(mm) |
L |
D |
D1 |
D2 |
H |
N-M |
DO |
|
1.0 |
PZ573X-6/10/16 PZ573F-6/10/16 PZ573H-6/10/16 PZ573Y-6/10/16 |
|||||||
|
150 |
70 |
280 |
240 |
210 |
730 |
8-M20 |
280 |
|
|
200 |
80 |
335 |
295 |
265 |
910 |
8-M20 |
360 |
|
|
250 |
85 |
390 |
350 |
320 |
1050 |
12-M20 |
360 |
|
|
300 |
100 |
440 |
400 |
368 |
1265 |
12-M20 |
400 |
|
|
350 |
100 |
500 |
460 |
428 |
1470 |
16-M20 |
400 |
|
|
400 |
110 |
565 |
515 |
482 |
1630 |
16-M22 |
400 |
|
|
450 |
120 |
615 |
565 |
532 |
1810 |
20-M22 |
530 |
|
|
500 |
130 |
670 |
620 |
585 |
1970 |
20-M22 |
530 |
|
|
600 |
140 |
780 |
725 |
685 |
2290 |
20-M27 |
600 |
|
|
700 |
165 |
895 |
840 |
800 |
2560 |
24-M27 |
600 |
|
|
800 |
190 |
1010 |
950 |
905 |
2990 |
24-M30 |
680 |
|
|
900 |
200 |
1110 |
1050 |
1005 |
3200 |
28-M30 |
680 |
|
|
1000 |
- |
1230 |
1160 |
1112 |
3800 |
28-M33 |
- |
|
