產品概述

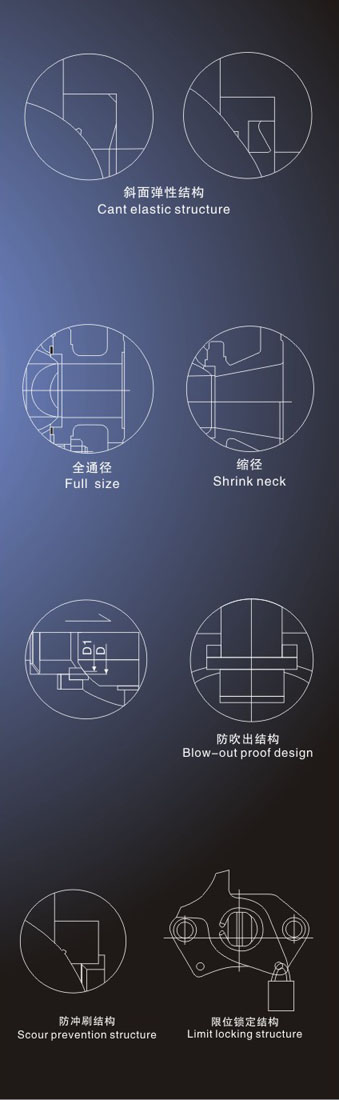

◆特殊縮徑結構

通用球閥有全通徑和縮徑兩種結構形式。用于輸送粘連、易結渣升質管

道上的球閥應使用全通徑的，方便定期的刮蠟吹掃器的通過。用于輸送氣

體或物理性能近似于水的介質的管道上宜使用縮徑的球閥，因其重量比全通

徑的球閥輕30%左右，有利于減輕管道負荷，降低成本。

◆閥桿防吹出結構

閥桿采用內裝式，軸肩及聚四氟乙烯（或增強石墨）推力墊結構防止閥

桿因管道內壓力而吹出，同時減少閥門的啟閉扭矩，確保操作安全。

◆限位鎖定結構

為了保證閥門的全開、全閉，保護密封面的完整，閥門設有九十度的限

位裝置。對安裝在野外可防止非工作人員的錯誤操作，以及在有些振動較大

的場合手柄受到撞擊產生誤動作，必要時加鎖．起到安全保險作用。

產品特點

◆執行標準

設計與制造: APl 6D. AP1 608. BS 5351. GB/T 12237

結構長度： ASME B16.10. GB/T 12221

連接法蘭： JB/T 79.1-~79.4、ASME B 16.5、HG/T 20615.

HG/T 20592. JIS B2238. GB/T 9113.1~9113.4

試驗與檢驗T:AP1 598. GB/T 13927. GB/T 26480. JB/T9092.

IS0 5208

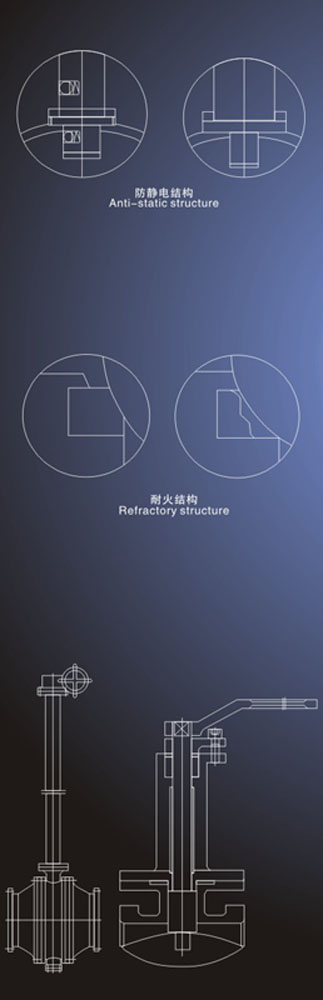

◆防靜電結構

由于軟密封球閥封副和填料多采用聚四氟乙烯、對位聚苯、尼龍、橡膠

等高分子聚臺物，在頻繁啟閉的過程中容易產生靜電，用于部分易然、易爆介質的

場合會打出火花，造成危險隱患。故有些球閥要求設有防靜電結構。我廠生產的

球閥在球體與閥桿、閥桿與閥體之間設置導電彈簧，將靜及時傳入管路導入

下，確保系統安全。

◆耐火結構

球閥是管線運輸中不可缺少的關鍵部件．為了以防火災發生時．由于密封面

的破壞造成介質的大量流失，球閥可以設計成耐火結構，即在軟材料融化后形成

金屬對金屬的硬密封，在火災期間有效地防止介質外流造成更大的損失。

◆輔助密封結構

根據用戶的需要，球閥的閥座及閥蓋密封部位，可以加裝注脂閥，當密

封部位因磨損或其他原因產生泄漏時，通過注脂閥注入密封脂，起到暫時的密

封作用，以便及時采取應救措施。

◆其他特殊結構

根據需要球閥可設計成操作機構加長形式，適用于管線埋地鋪設安裝的場

所。適用于低溫工況的球閥，采用長頸結構設計，使得填料遠離介質、避免填料

失效。此結構與操作機構的加長有本質性區別。

產品材料表

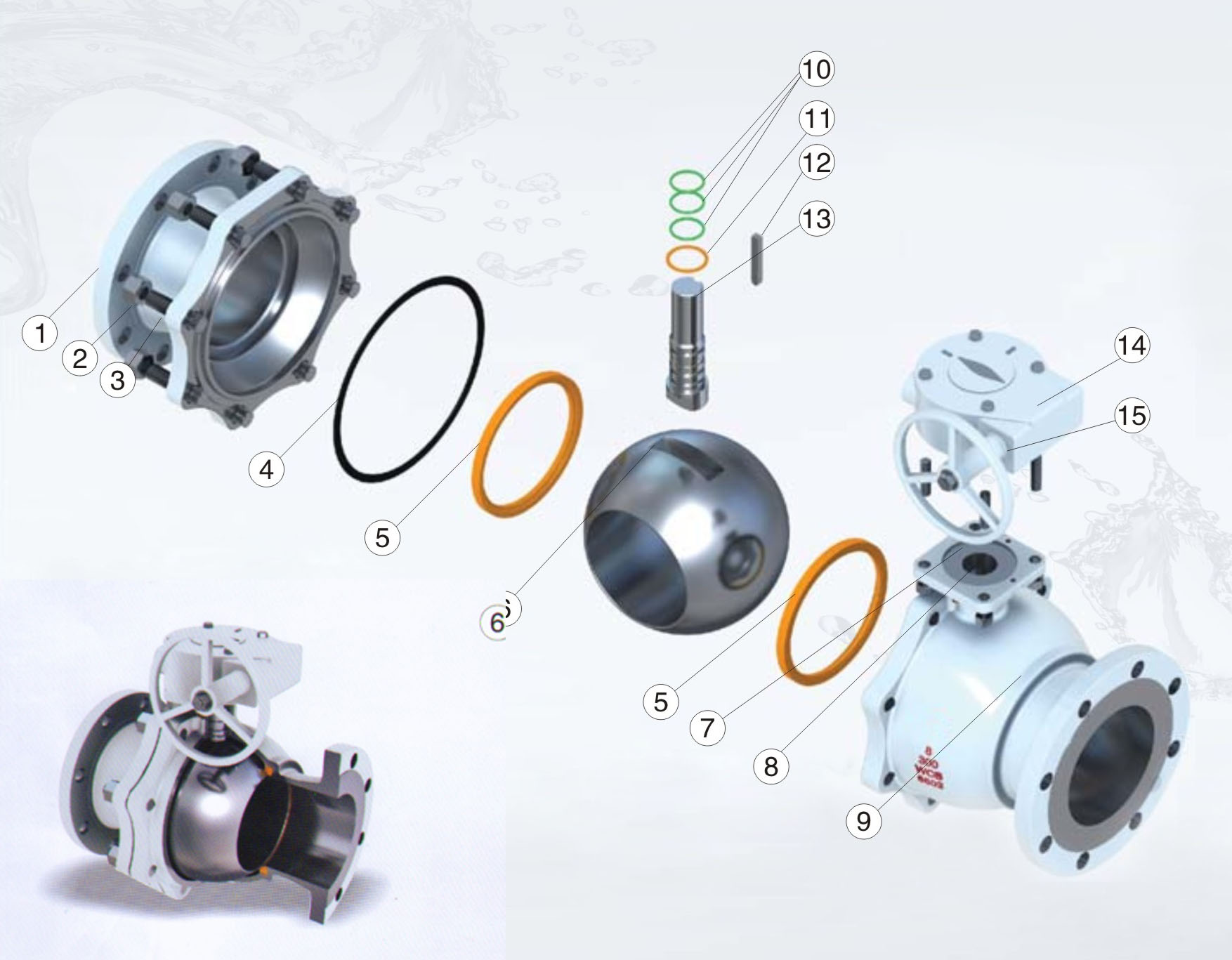

◆主要零部件

序號	零件名稱
1	閥體
2	螺母
3	螺柱
4	密封墊
5	密封圈
6	球體
7	注脂閥
8	螺母
9	閥體
10	0型圈
11	止推墊
12	鍵
13	閥桿
14	螺柱
15	驅動裝

產品參數

◆浮動球閥轉矩參數

壓力等級/閥門轉矩/公稱通徑	150LB	300LB	600LB	900LB	1500LB
1/2	6	9	16	20	32
3/4	7	12	20	35	45
1	15	20	42	70	115
11/2	40	60	90	140	171
2	50	70	130	200	296
2 1/2	80	90	150	320	440
3	90	120	200	431	590
4	130	230	370	-	-
6	560	930	-	-	-
8	980	2197	-	-	-
10	2000	4500	-	-	-
12	3500	-	-	-	-
